Технология ступенчатого укрепления склонов и берега габионами

Внимание:
- Данная информация предоставляется в качестве ознакомления с системой габионов, а также для оказания информационной помощи подрядчикам/исполнителям;
- Примеры приведенные далее, предлагаются только в качестве информации и не должно восприниматься как окончательное решение или готовый проект по строительству габионных конструкций; Каждое техническое решение должно быть проанализировано для конкретного применения и проверено профессиональным инженером до начала строительства любой конструкции из габионов.

Примечание:
Дорнит/Геотекстиль (фильтрационный высокопрочный материал из синтетических волокон) всегда должен укладываться под габионные конструкции типа Рено, для предотвращения заиливания, потери почвы во время дренажа или гидравлического удара.

Ступенчатое укрепление склона габионами

• Параметры склона: максимальный значение угла уклона для ступенчатого укрепления склона габионами 45^o.
  - Угол в (градусах): 18^o - 45^o
  - Угол в (%): 33 - 100
  - Угол в (х/12): 4 - 12
• Ширина склона: нет ограничений.
• Допустимые размеры габионов: Высота 30 см. и 50 см.
• Техническое решение: Установка монолитной системы габионов для укрепления склона от оползня, размыва и других процессов эрозии.
• Минимальные требования к проектируемому склону: Для установки габионов необходим угол внутреннего трения грунта не менее 33 градусов.
  При необходимости, сделать обратную засыпку дренажного грунта с уплотнением, между монолитной системой габионов и склоном. Земляным анкером - якорем закрепить габионные конструкции для избегания сползания изделий из габионов.

Вариант 1

Угол склона: 18^o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из изделий типа матраса Рено. Горизонтальное смещение не более 1м. или 1/2 от ширины габиона.
Упор для габионной конструкции из матрасов Рено, собирается в виде «каблука», из коробчатых габионов с шириной не менее 2м. и высотой 1м. Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры матраса Рено: Высота матраса 30 см., ширина 2 м.

Вариант 2

Угол склона: 34^o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из коробчатых типов габиона. Горизонтальное смещение не более 1/2 от ширины габиона.
Упор для конструкции из коробчатого габиона, собирается в виде «каблука», из коробчатых габионов с шириной не менее 1м. и высотой 1м.
Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры габиона: Коробчатый габион, высота 30 см., ширина 1м.

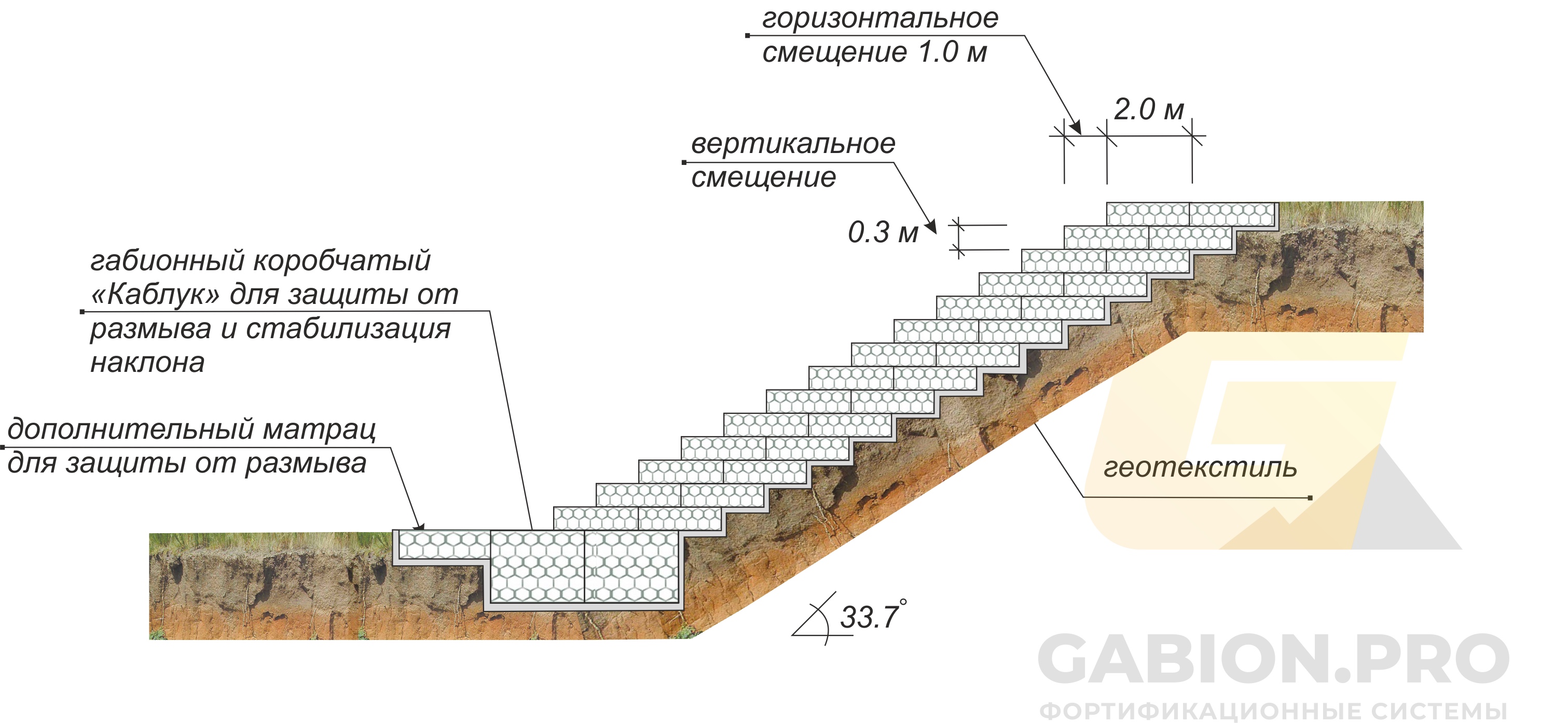

Вариант 3 проблемные, сложные грунты

Угол склона: 34^o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из изделий типа матраса Рено. Горизонтальное смещение не более 1/2 от ширины матраса первого ряда.
Упор для конструкции из коробчатого габиона, собирается в виде «каблука», из коробчатых габионов с шириной не менее 2м. и высотой 1м.
Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры габиона: Высота матраса 30 см., ширина 2 м.

Вариант 4

Угол склона: 45^o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из коробчатых типов габиона. Горизонтальное смещение не более 1/2 от ширины матраса первого ряда.
Упор для конструкции из коробчатого габиона, собирается в виде «каблука», из коробчатых габионов с шириной не менее 1м. и высотой 1м.
Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры габиона: Коробчатый габион, высота 50 см., ширина 1м.
